Anwendung

Die Steuerspannung generiert sich über ein DC/DC-Netzteil direkt aus der Zwischenkreisspannung des AX8000 Systems. Diese Steuerspannung kann auch zur Versorgung des IPC und benötigter I/O-Komponenten verwendet werden. Vorteil: Auch bei Netzspannungsausfall steht die Steuerspannung so lange zur Verfügung, wie ausreichend Zwischenkreisspannung vorhanden ist. Damit kann z.B. eine kritische Achse noch aus dem Gefahrenbereich gefahren werden.

Aufbau

Bei der nachfolgend beschriebenen Konstellation ist keine externe Steuerspannungsversorgung erforderlich.

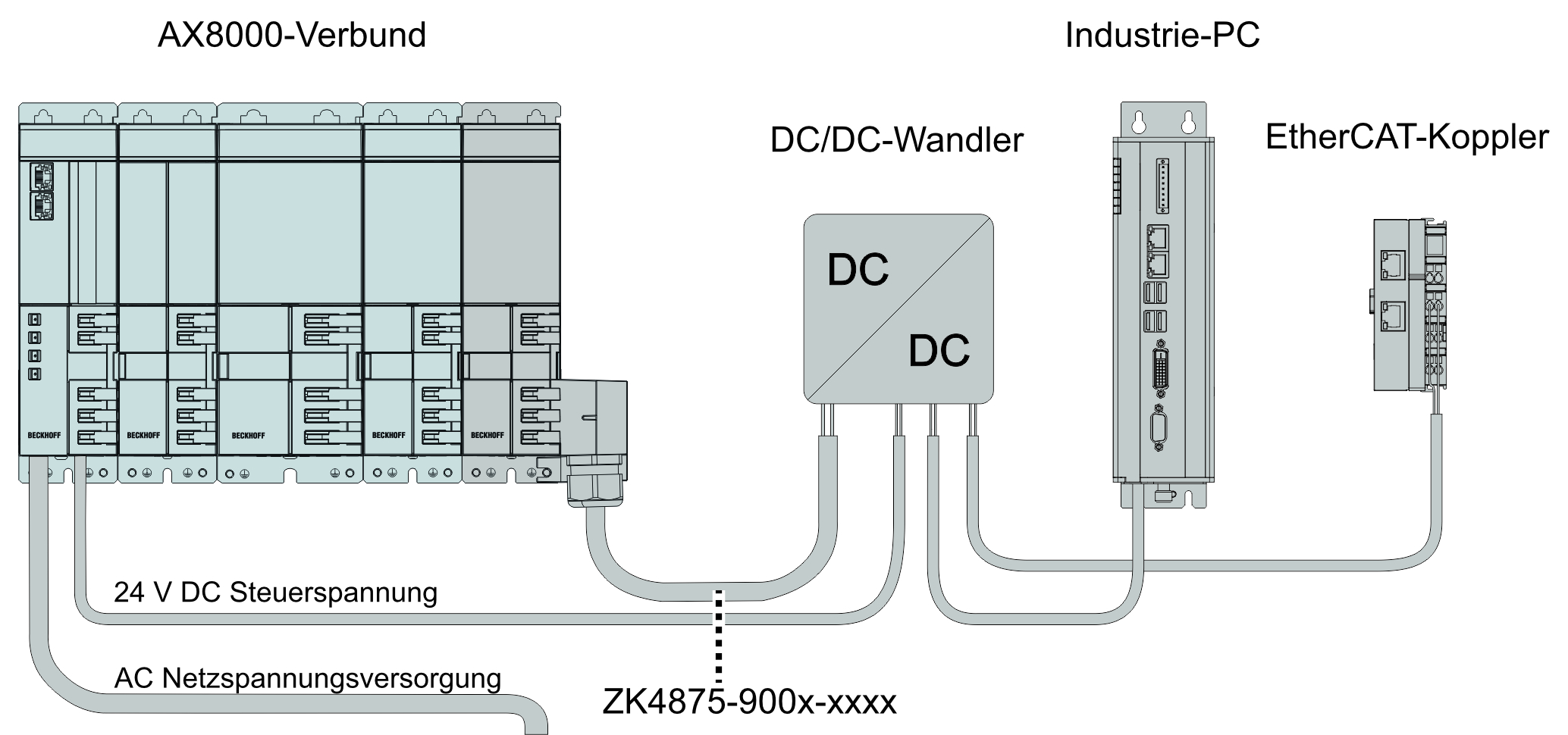

Anwendung 1:



Ablauf

Nach Zuschalten der Netzspannung wird der Zwischenkreis des AX8000 geladen. Sobald die Startspannung des DC/DC-Wandlers erreicht ist, startet auch dieser und stellt die 24 VDC-Steuerspannung zur Verfügung. Mit dieser wird dann sowohl das AX8000 Einspeisemodul als auch die weiteren gewünschten Verbraucher versorgt.
