Verwendete Komponenten

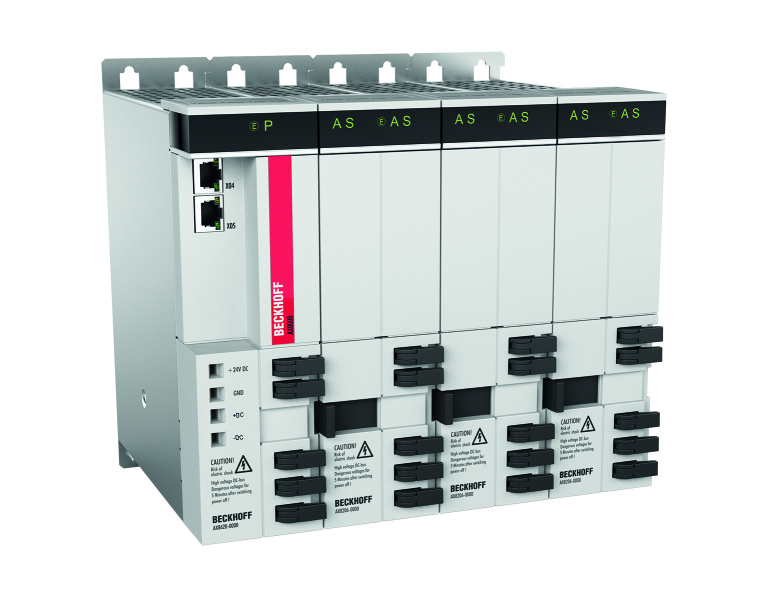

Verwendete Komponenten 1:

AX8000 Multiachs-Servosystem

Wahlweise mit Einspeisemodul

AX8620-0000 Einspeisemodul 20 A DC
AX8640-0000 Einspeisemodul 40 A DC
AX8525-0000 Kombinationsmodul 80 A DC
AX8540-0000 Kombinationsmodul 80 A DC

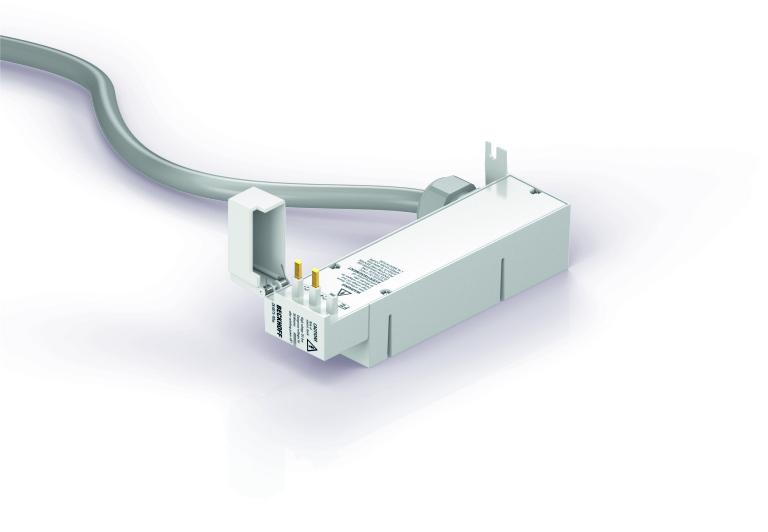

Verwendete Komponenten 2:

Zwischenkreisanbindung

abhängig vom verwendeten Einspeisemodul:

AX8620: ZK4875-9004-xxxx DC-Verbindungsleitung
AX8640: ZK4875-9007-xxxx DC-Verbindungsleitung
AX8525 / AX8540: Zwei-Draht-Verbindung direkt vom Kombinationsmodul

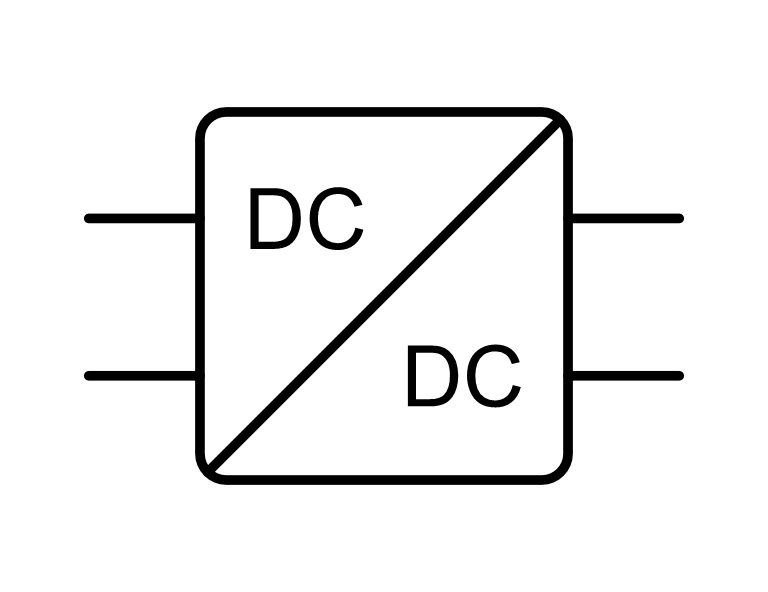

Verwendete Komponenten 3:

DC/DC-Wandler

Eingangsspannung: 320…848 V DC

Ausgangsspannung: 24 V DC

z.B. Siemens SITOP PSU400M
