Berechnung

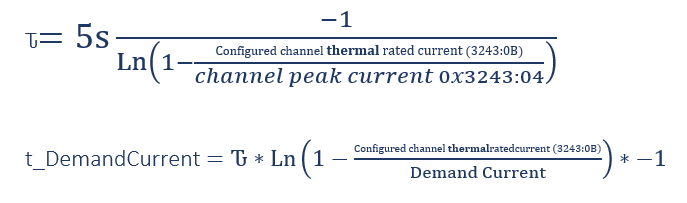

Anhand der beiden folgenden Formeln kann errechnet werden, wie lange ein geforderter Strom bereitgestellt werden kann, bevor die Limitierung zum Reglerschutz eingreift.

Berechnung 1:
Berechnung 2:

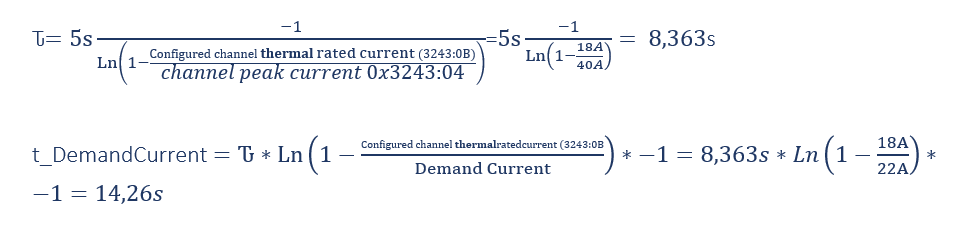

Rechnungsbeispiel 1

AX8118 und ein bereit gestellter Strom von 22A

Berechnung 3:
Berechnung 4:

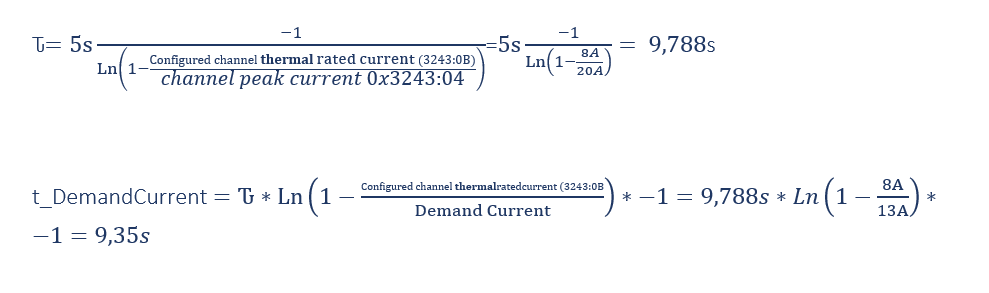

Rechnungsbeispiel 2

AX8206 und ein bereit gestellter Strom von 13A und einem konfigurierten Kanalnennstrom von 8A.

Berechnung 5:
