PLC-Integration

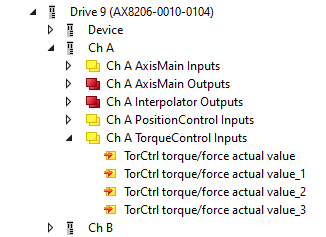

Die per Oversampling übertragenen Werte können in der Überlagerten Steuerung verwendet werden, bzw. dort erzeugt worden sein. Um hierfür mehrere Prozessdaten zu gruppieren, bietet sich die Verwendung eines Arrays an.

PLC-Integration 1:
►Rechtsklick auf „Task“
►Linksklick auf „Add New Item“
PLC-Integration 2:
►„Task with image“ [1] auswählen, Namen vergeben und mit „OK“ [2] bestätigen
PLC-Integration 3:
►Rechtsklick auf „Input“
►Linksklick auf „Add New Item“
PLC-Integration 4:
►Variablen-Typ in der Liste auswählen und auf „Create Array Type“ klicken
PLC-Integration 5:
►„Array“-Größe [1] definieren und mit „OK“ [2] bestätigen
PLC-Integration 6:
►Den erstellten „Array Type“ auswählen und Namen vergeben [1]
►Mit „OK“ [2] bestätigen
PLC-Integration 7:
►Linksklick im Solution Explorer auf „Array“-Element
PLC-Integration 8:
►Linksklick auf „Linked to“
PLC-Integration 9:
►„Sample“ auswählen und mit „OK“ bestätigen

Diese Schritte für alle „Array“-Elemente wiederholen.

Sie können jetzt das „Array“ zum Beispiel in einem „Scope“ verwenden.
