Achsmodule AX81xx, AX82xx

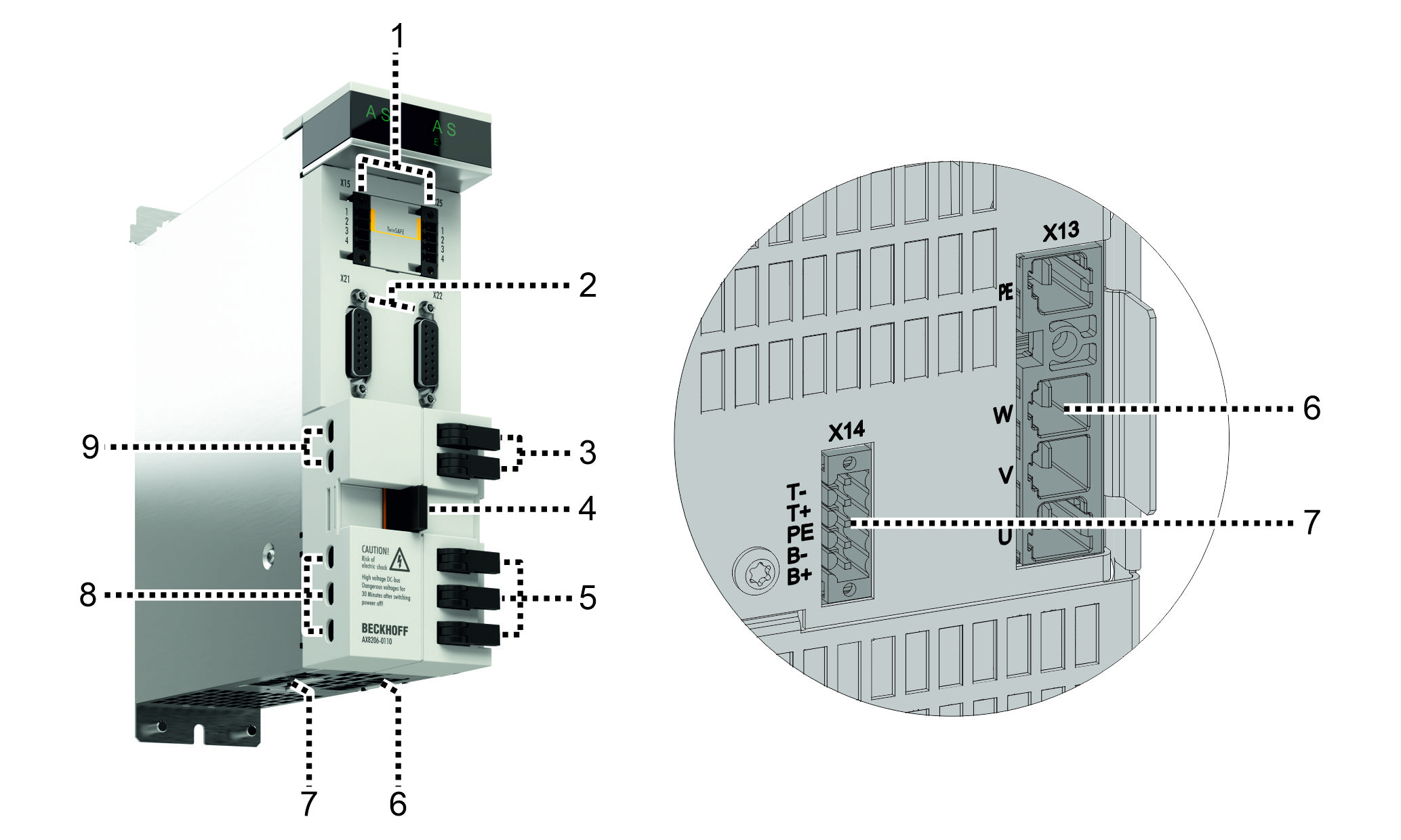

Positionsnummer | AX8108 und AX8118 | AX8206 |
---|---|---|
1 | Digitale Eingänge X15 Kanal A | Digitale Eingänge X15 Kanal A & X25 Kanal B |
2 | Feedbackoption -0x10: Anschluss Feedback X11 und X12 | Feedbackoption -0x10: Anschluss Feedback X11 und X21 |
Feedbackoption -0x20: Anschluss Feedback X11 | Feedbackoption -0x20: nicht verfügbar | |
3 | Schnellverschluss 24 VDC; AX-Bridge | |
4 | EtherCAT-Verbindung | |
5 | Schnellverschluss Zwischenkreis und Schutzerde PE; AX-Bridge | |
6 | 8-poliger Motorstecker X13 Kanal A; U, V, W, PE, T+ / OCT+, T- / OCT-, B+ und B- | 8-poliger Motorstecker X23 Kanal B; U, V, W, PE, T+ / OCT+, T- / OCT-, B+ und B- |
7 | -- | 8-poliger Motorstecker X13 Kanal A; U, V, W, PE, T+ / OCT+, T- / OCT-, B+ und B- |
8 | AX-Bridge: Zwischenkreis, FE | |
9 | AX-Bridge: 24 VDC |
