Typenschlüssel und Typenschilder

Typenschlüssel

AX5XYZ - a b c d - efgh

AX

Produktbereich:
Servoverstärker

     5

Baureihe:
5000

       X

Anzahl der Kanäle:
1 = einkanalig
2 = zweikanalig

         YZ

Nennstrom pro Kanal
Einkanalige Geräte:
01, 03, 06, 12, 18, 25
Zweikanalige Geräte:
01, 03, 06

              -a

Interne Nummer

                 bc

Hardwareeigenschaften:
00 = Standard
01 = Cold Plate Ausführung mit geschlossenem Gehäuse
02 = Zusatzlüfter bei Geräten, die normalerweise ohne Lüfter geliefert werden (z.B. AX5201)

                     d

reserviert

                           e

Ausführung:
0 = Standard
1 =  Kundenspezifisch

                               f

Hardwarestand
0 = 1. Generation

2 = 2. Generation

                                   g h

Interne Nummer

Typenschilder

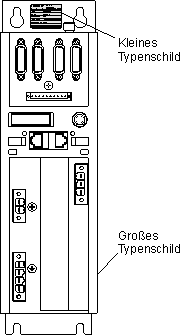

Es sind zwei Typenschilder auf dem Servo-Verstärker angebracht.

  • Großes Typenschild:

Das vollständige große Typenschild ist seitlich auf dem Servo-Verstärker angebracht und enthält folgende Informationen.

  • Kleines Typenschild:

Das zweite Typenschild ist auf dem oberen Befestigungsflansch angebracht und dient dazu, die wesentlichen Informationen lesen zu können, auch wenn mehrere AX5000 direkt nebeneinander montiert sind. Das kleine Typenschild beinhaltet folgende Informationen.

Typenschlüssel und Typenschilder 1:



Typenschlüssel und Typenschilder 2:



Typenschlüssel und Typenschilder 3:

1

Bestellnummer

6

Nennausgangsspannung

11

Kundenspezifisch

2

Max. Umgebungstemperatur

7

Nennausgangsstrom

12

Standardversorgungsnetz mit geerdetem Mittelpunkt

3

Nenneingangsspannung

8

Ausgangsfrequenzbereich

13

CE - Konform

4

Nenneingangsstrom

9

Schutzklasse

14

UL - Zulassung

5

Eingangsfrequenz

10

Seriennummer
