X13 (A), X23 (B): AX5101 - AX5125 und AX520x

X13 (A), X23 (B): AX5101 - AX5125 und AX520x 1:
  • Nur für den Anschluss von Fremdmotoren erforderlich
  • Sind im Lieferumfang der Beckhoff Motorleitung enthalten
X13 (A), X23 (B): AX5101 - AX5125 und AX520x 2:

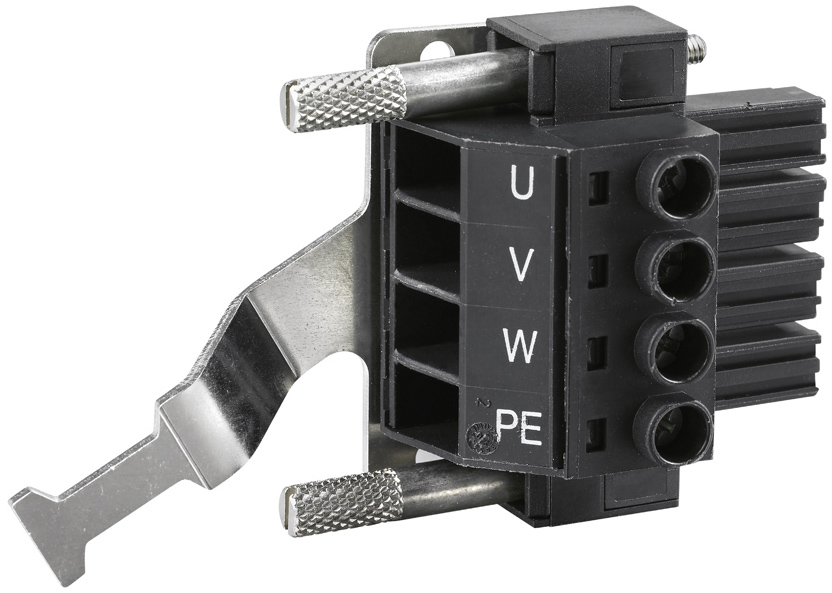

Abb.1: Motoranschlussstecker ZS4500-2013

Klemmstelle

Signal

Anzugsdrehmoment

U

Motoranschluss U






0,6 Nm

V

Motoranschluss V

W

Motoranschluss W

PE

Schutzleiter

Schirmblech

Schirm

Das Anzugsdrehmoment der Befestigungsschrauben (Rändelschrauben) beträgt 0,6 Nm
