X01: Leistungsanschluss an das Versorgungsnetz

X01: Leistungsanschluss an das Versorgungsnetz 1:

UL-Zulassung!

Wenn Sie einen AX5000 in einem Wirtschaftsraum betreiben wollen, der eine UL-Zulassung fordert, beachten Sie unbedingt das Kapitel "Richtlinien und Normen".

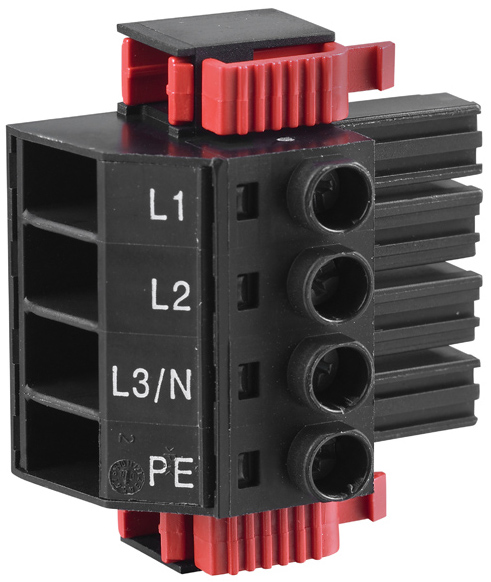

An den Weitspannungseingang des AX5000 können Spannungssysteme von 1-phasig 100 VAC bis 3-phasig 480 VAC angeschlossen werden. Bei 1-phasigem Anschluss erfolgt der Anschluss der Netzphase auf Klemmstelle L1 und der Anschluss des Neutralleiters auf Klemmstelle L3/N.



Klemmstelle

Anschluss

Aderquerschnitt

Anzugsmoment der Klemmstellen

3-phasig

1-phasig

X01: Leistungsanschluss an das Versorgungsnetz 2:

L1



Phase L1

Phase L1







Max. 6 mm²





0,5 Nm bis 0,6 Nm

L2



Phase L2

nicht benutzt

L3/ N



Phase L3

Neutralleiter

PE



Schutzleiter

Schutzleiter

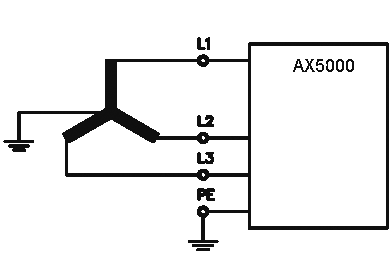

Anschluss an das Standardversorgungsnetz (TT / TN) mit geerdetem Mittelpunkt

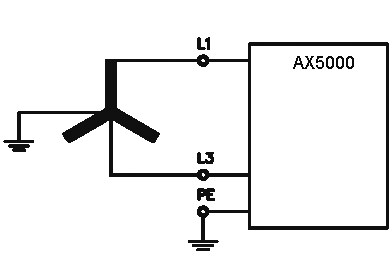

1-phasig 100 -10% .- 240 +10% VAC, 50/60 Hz

3-phasig 100 -10% .- 480 +10% VAC, 50/60 Hz

X01: Leistungsanschluss an das Versorgungsnetz 3:

X01: Leistungsanschluss an das Versorgungsnetz 4:

Anschluss an einem IT-Netz (100 - 240 V) ohne Trenntransformator

Hinweis

EMV-Gesetz in Europa!

In Europa darf der AX5000 auf Grund der elektromagnetischen Emission nur mit einem Trenntransformator an einem IT-Netz betrieben werden.

X01: Leistungsanschluss an das Versorgungsnetz 5:

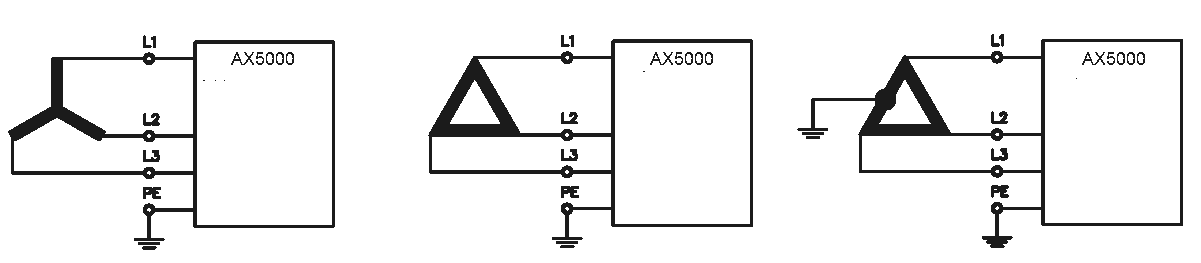

Anschluss an weitere Netzformen (100 - 240 V) ohne Trenntransformator

X01: Leistungsanschluss an das Versorgungsnetz 6:

X01: Leistungsanschluss an das Versorgungsnetz 7:

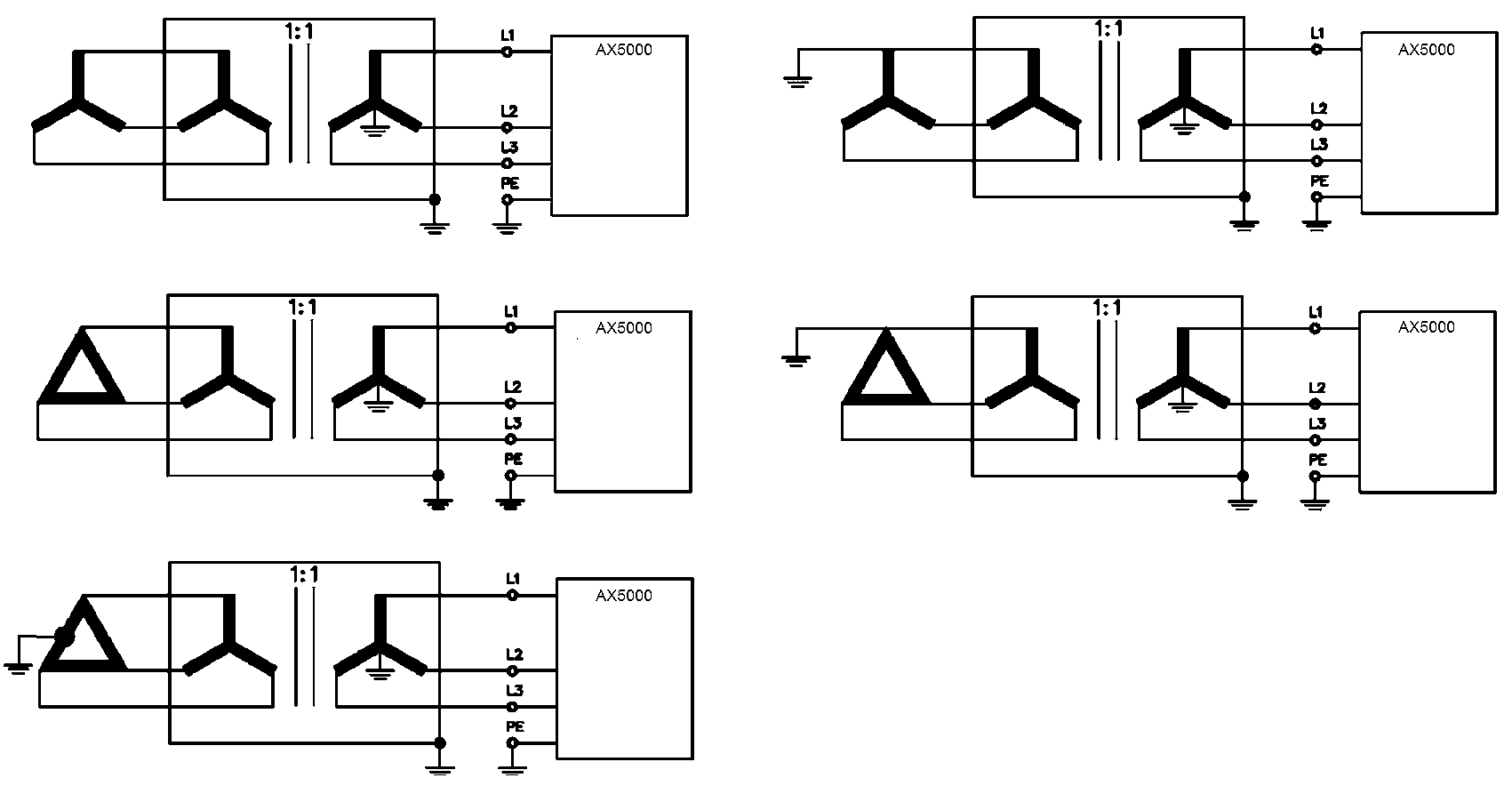

Anschluss an weitere Netzformen (100 - 480 V) mit Trenntransformator

Hinweis

Zerstörung des AX5000!

Für asymmetrisch geerdete oder ungeerdete 100.-.480 V Netze ist in jedem Fall der Einsatz eines Trenntransformators erforderlich.


100 - 480 V Trenntransformator

240 - 480 V Trenntransformator

X01: Leistungsanschluss an das Versorgungsnetz 8:
