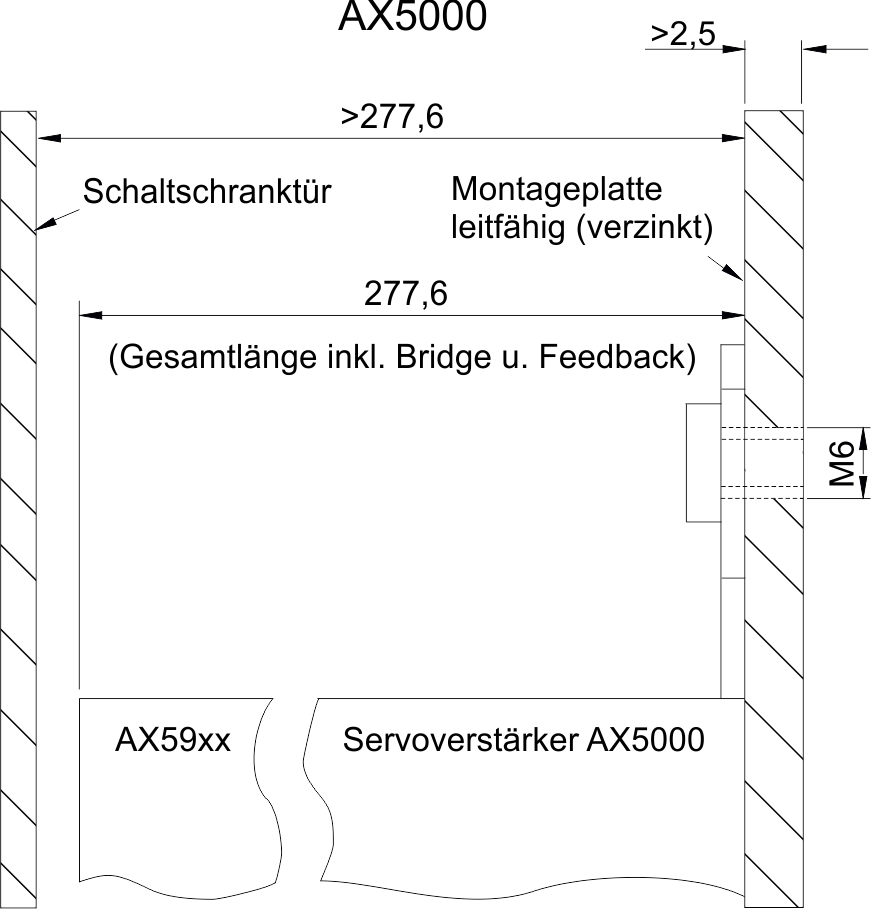

Montagebeispiele (1,5 A - 40 A Geräte)

Montagebeispiele (1,5 A - 40 A Geräte) 1:
Montagebeispiele (1,5 A - 40 A Geräte) 2:



Hinweis

Sonderfall

Eine Verbindung von zwei AX5140 Geräten mittels einer AX-Bridge ist nicht möglich. Nur das erste Gerät kann ein AX5140 mit AX5902-0000 AX-Bridge-Power-Supply-Modul sein. Danach können Sie nur kleinere Geräte mit AX-Bridge-Modulen verbinden. Dazu zählen zum Beispiel AX5125 oder AX5118.

Montagebeispiele (1,5 A - 40 A Geräte) 3:
Montagebeispiele (1,5 A - 40 A Geräte) 4:


WARNUNG

Vorsicht Verletzungsgefahr durch elektrischen Schlag!

Die Montageplatte ist gemäß den gesetzlichen Vorschriften zu erden.

Hinweis

Erdung!

Bei nicht vorschriftsmäßiger Erdung des AX5000 kann es zu EMV-Problemen kommen.
