Darstellung AX5101 - AX5112 und AX520x

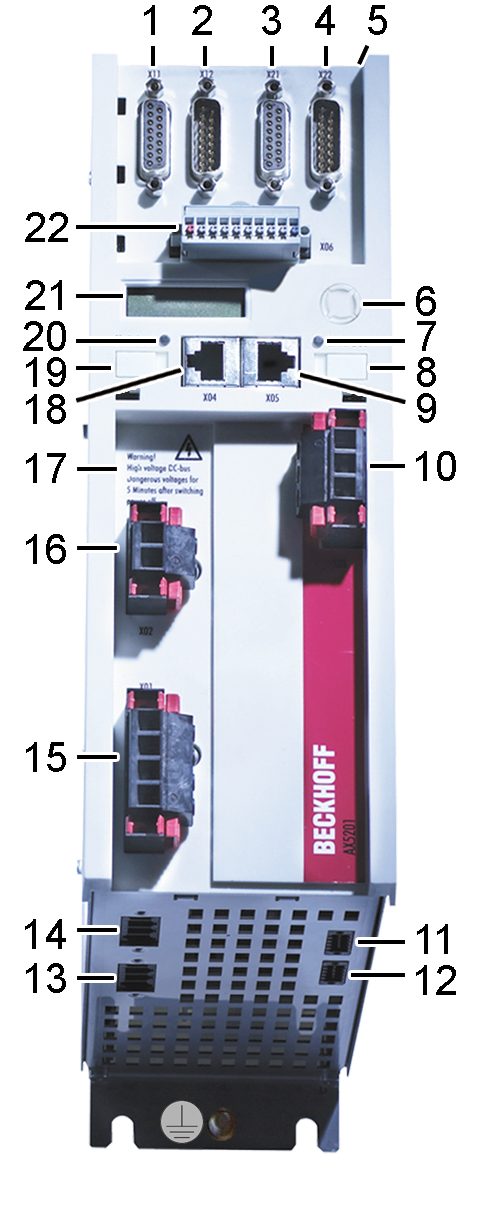

Bei dem unten abgebildeten Servoverstärker handelt es sich um ein zweikanaliges Gerät mit max. 12 A. Elemente, die ausschließlich für den zweiten Kanal zur Verfügung stehen, sind in der Positionsbeschreibung gekennzeichnet.

Beschreibung der Positionen:

Nr.

Bezeichnung



1

X11 – Feedback-Anschluss, Encoder




Darstellung AX5101 - AX5112 und AX520x 1:



2

X12 – Feedback-Anschluss, Resolver

3

X21 – Feedback-Anschluss, Encoder
          Kanal B (nur bei zweikanaligem Gerät)

4

X22 – Feedback-Anschluss, Resolver
          Kanal B (nur bei zweikanaligem Gerät)

5

X3x – Optionsschacht für Safety-Karten
X4x – Optionsschacht für Erweiterungskarten

6

Navigationswippe

7

Status-LED für den EtherCAT Ausgang

8

Schild zur freien Beschriftung

9

X05 – Buchse für den EtherCAT Ausgang

10

X03 – Spannungsversorgung 24 V DC Eingang

11

X14 – Sensor Motortemperatur, Bremse und OCT

12

X24 – Sensor Motortemperatur, Bremse und OCT
          Kanal B (nur bei zweikanaligem Gerät)

13

X23 – Motoranschluss (U, V, W, PE)
          Kanal B (nur bei zweikanaligem Gerät)

14

X13 – Motoranschluss (U, V, W, PE)

15

X01 – Netzspannungsversorgung 100 – 480 V

16

X02 – Zwischenkreis Ausgang
          (max. 875 V DC Spannung)
          Anschluss für den externen Bremswiderstand

17

Darstellung AX5101 - AX5112 und AX520x 2:

GEFAHR

Max. 875 V DC Spannung an den Zwischenkreisklemmstellen (X02). Nach Abschalten des Geräts liegt noch 5 Minuten lebensgefährliche Spannung an. Wenn die Spannung unter 50 V abgesunken ist, ist ein gefahrloses Arbeiten möglich.

18

X04 – Buchse für den EtherCAT Eingang

19

Schild zur freien Beschriftung

20

Status-LED für den EtherCAT Eingang

21

Display

22

X06 – Anschluss für digitale Ein- / Ausgänge
