24 V DC – Anschluss an das Versorgungsnetz (X03)

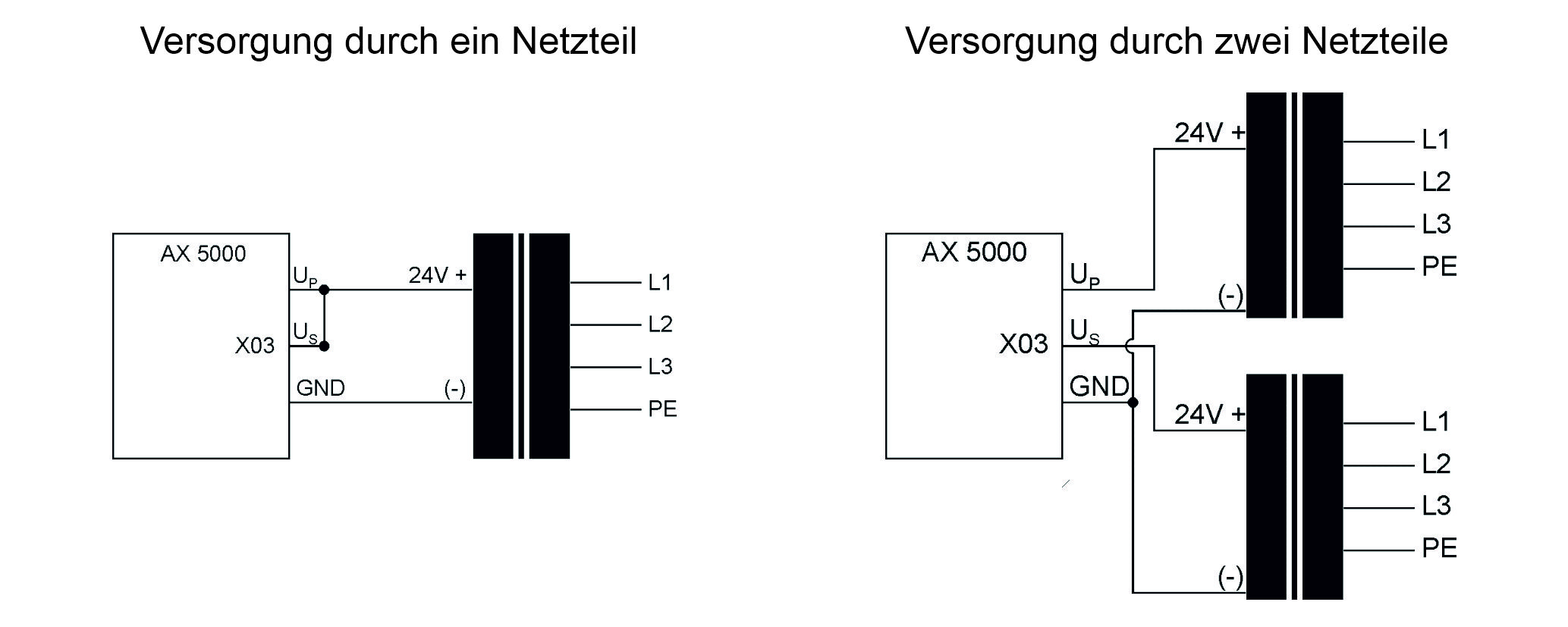

Mit dem 24 V DC – Anschluss „X03“ werden Steuerelektronik und Peripherie mit Gleichspannung versorgt. Es besteht die Möglichkeit, die Steuerelektronik und die Peripherie aus zwei unterschiedlichen Spannungsquellen separat zu versorgen.
Hinweis | Wenn Sie nur ein Netzteil für die 24 V DC Spannungsversorgung benutzen, müssen Sie die Anschlüsse US und UP überbrücken, damit sowohl die Steuerelektronik als auch die Peripherie mit Spannung versorgt werden. |
