X07 – Interner und externer Bremswiderstand (nur AX5140)

GEFAHR

Akute Verletzungsgefahr durch hohe elektrische Spannung!

Lebensgefährliche Spannung von 875 V DC an den Klemmen +RB und -RB der Bremsklemmen X07 liegt nach Abschalten des Geräts weiterhin an. Entfernen Sie den Stecker nur, wenn Sie einen Antriebsverbund mit der AX-Bridge herstellen wollen. Entfernen Sie die weißen Sechskantstopfen nur, wenn Sie die Klemmstellen auch wieder verdrahten.

  • Warten Sie nach Abschalten der Spannung 15 Minuten
  • Prüfen Sie die Spannung und setzen Sie die Arbeiten fort, wenn die Spannung unter 50 V DC gesunken ist.

AX5140

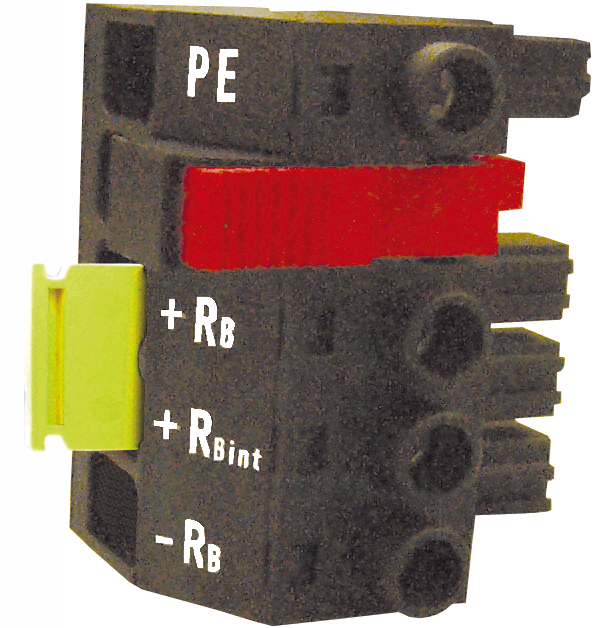

X07 – Interner und externer Bremswiderstand (nur AX5140) 1:

Klemmstelle

Anschluss

PE

Schutzleiter

+RB

Externer Bremswiderstand +

+RBint

Interner Bremswiderstand +

-RB

Bremswiderstand GND

X07 – Interner und externer Bremswiderstand (nur AX5140) 2:

Inbetriebnahmevoraussetzung

Die Inbetriebnahme des AX5140 ist nur möglich, wenn die Klemmstellen „+RBint“ und „+RB“ überbrückt sind (Auslieferungszustand) oder ein externer Bremswiderstand angeschlossen ist (Klemmstellen „+RB“ und „-RB“). Ohne diese Maßnahme wird der AX5140 mit der Fehlermeldung „FD4B – „Unterspannung“ stillgesetzt.
