X13/X23 - Motoranschluss (Leistung)

AX5101…AX5125 und AX520x

X13 = Kanal A, X23 = Kanal B

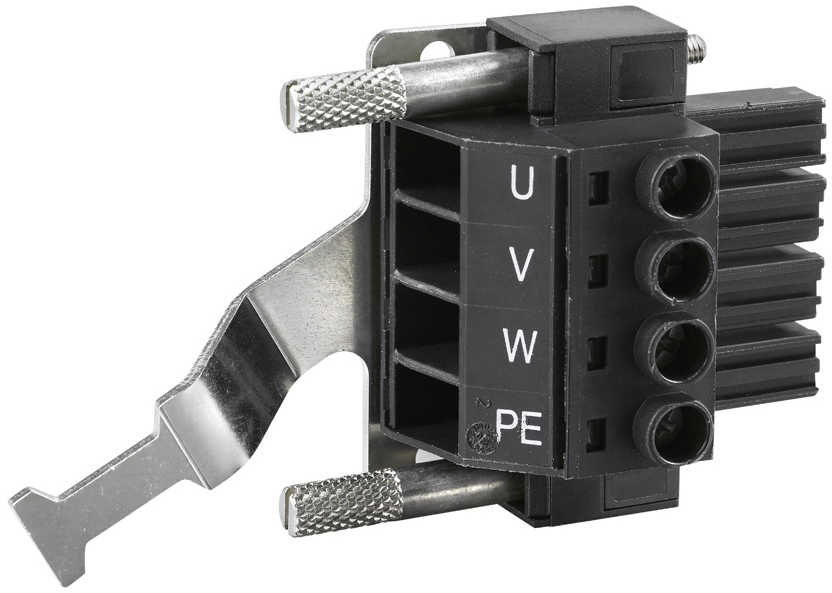

X13/X23 - Motoranschluss (Leistung) 1:

Klemmstelle

Anschluss

Anzugsdrehmoment

(Rändelschrauben)

U

Motoranschluss U

0,6 Nm

V

Motoranschluss V

W

Motoranschluss W

PE

Schutzleiter

Schirmblech

Schirm
