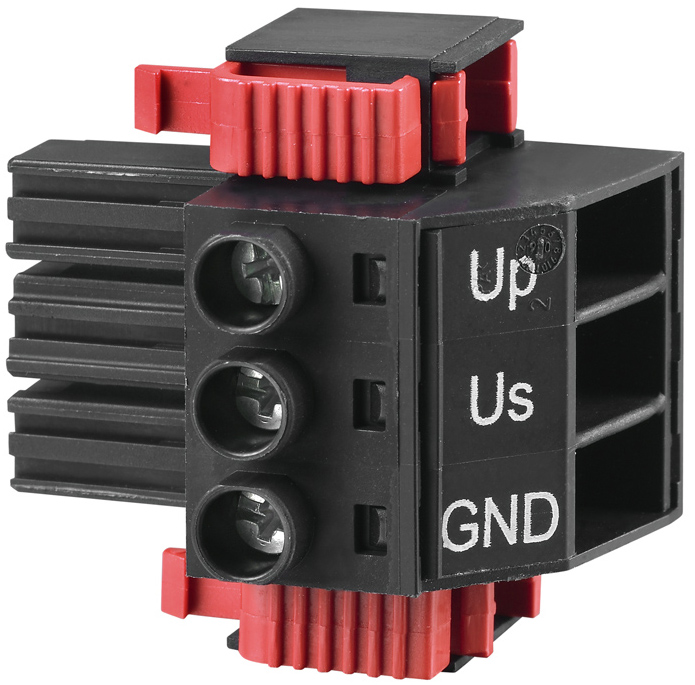

X03 - 24 V DC Versorgung
AX51xx und AX52xx
Klemmstelle | Anschluss | Anzugsdrehmoment |
|---|---|---|
Up + | Peripherieversorgung 24 V DC ±10% (abhängig von der Motorhaltebremse) | 0,5…0,6 Nm |
Us + | Systemversorgung 24 V DC ±25% | |
GND | GND |
Stromaufnahme
Klemmstelle | AX5101…AX5112, AX52xx | AX5118, AX5125 | AX5140 |
|---|---|---|---|
Up + | Abhängig von den angeschlossenen Verbrauchern (siehe X06 und X14,X24) | ||
Us + | 0,4 A…0,8 A | 1,1 A | 1,6 A |
