X02 - DC Link / Zwischenkreis

GEFAHR

Akute Verletzungsgefahr durch hohe elektrische Spannung!

Lebensgefährliche Spannung von 875 V DC an den Klemmen DC+ und DC- der Zwischenkreisklemmen X02 liegt nach Abschalten des Geräts weiterhin an. Entfernen Sie den Stecker nur, wenn Sie einen Antriebsverbund mit der AX-Bridge herstellen wollen. Entfernen Sie die weißen Sechskantstopfen nur, wenn Sie die Klemmstellen wieder verdrahten.

Warten Sie nach Abschalten der Spannung 15 Minuten
Prüfen Sie die Spannung. Setzen Sie die Arbeiten fort, wenn die Spannung unter 50 V DC gesunken ist.

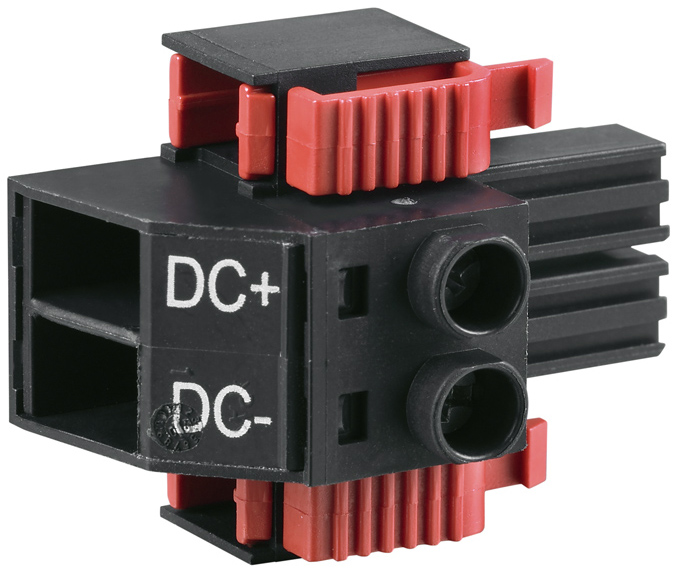

AX5101…AX5125 und AX520x

Klemmstelle	Anschluss		Anzugsdrehmoment
DC+	Zwischenkreis +	Externer Bremswider-stand und Zwischen-kreisverbund	0,5…0,6 Nm
DC –	Zwischenkreis –	Externer Bremswider-stand und Zwischen-kreisverbund	0,5…0,6 Nm

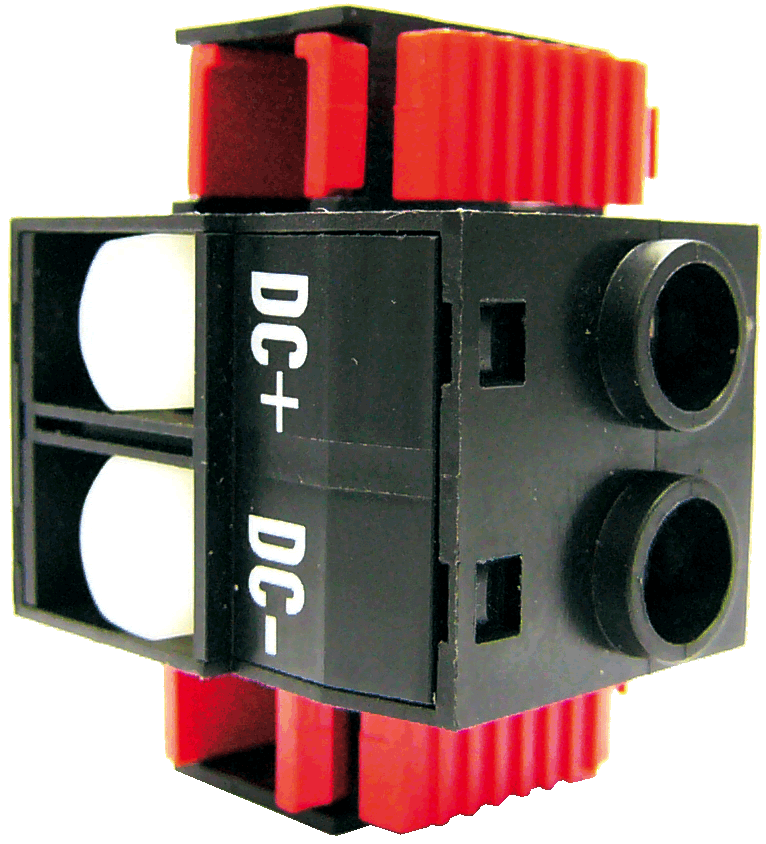

AX5140

Klemmstelle	Anschluss		Anzugsdrehmoment
DC+	Zwischenkreis +	nur Zwischenkreis-verbund	1,2…1,5 Nm
DC-	Zwischenkreis –	nur Zwischenkreis-verbund	1,2…1,5 Nm
