Allgemeine Übersicht AX5101…AX5112 und AX520x

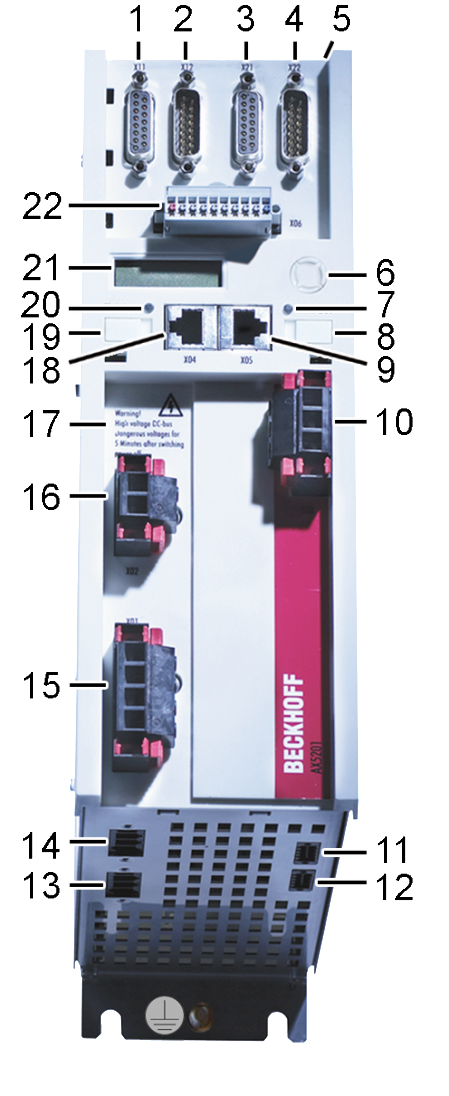

Bei dem unten abgebildeten Servoverstärker handelt es sich um ein zweikanaliges Gerät. Elemente, die ausschließlich für den zweiten Kanal zur Verfügung stehen, sind in der Positionsbeschreibung gekennzeichnet.

Position

Bezeichnung



1

X11 – Feedback-Anschluss, Encoder

Allgemeine Übersicht AX5101…AX5112 und AX520x 1:

2

X12 – Feedback-Anschluss, Resolver

3

X21 – Feedback-Anschluss, Encoder

Kanal B (nur bei zweikanaligem Gerät)

4

X22 – Feedback-Anschluss, Resolver

Kanal B (nur bei zweikanaligem Gerät)

5

X3x – Optionsschacht für Safety-Card

X4x – Optionsschacht für Erweiterungskarten

6

Navigationswippe

7

Status-LED für den EtherCAT Ausgang

8

Schild zur freien Beschriftung

9

X05 – Buchse für den EtherCAT Ausgang

10

X03 – Spannungsversorgung 24 V DC Eingang

11

X14 – Sensor für Motortemperatur und Bremse

12

X24 – Buchse für Thermokontakt und Bremse

Kanal B (nur bei zweikanaligem Gerät)

13

X23 – Motoranschluss (U, V, W, PE)

Kanal B (nur bei zweikanaligem Gerät)

14

X13 – Motoranschluss (U, V, W, PE)

15

X01 – Netzspannungsversorgung 100…480 V

16

X02 – Zwischenkreis Ausgang
(875 V DC Spannung)

Anschluss für den externen Bremswiderstand

17

Allgemeine Übersicht AX5101…AX5112 und AX520x 2:

WARNUNG

875 V DC Spannung an den Zwischenkreisklemmen X02. Nach Abschalten des Geräts liegt noch 5 Minuten lebensgefährliche Span-nung an. Wenn die Spannung unter 50 V abgesunken ist, ist ein gefahrloses Arbeiten möglich.

18

X04 – Buchse für den EtherCAT Eingang

19

Schild zur freien Beschriftung

20

Status-LED für den EtherCAT Eingang

21

Display

22

X06 – Anschluss für digitale Ein- / Ausgänge
