24 V DC – Anschluss an das Versorgungsnetz (X03)

Mit dem 24 V DC – Anschluss „X03“ werden Steuerelektronik und Peripherie mit Gleichspannung versorgt. Es besteht die Möglichkeit, die Steuerelektronik und die Peripherie aus zwei unterschiedlichen Spannungsquellen separat zu versorgen.

Versorgung durch ein Netzteil

Verdrahtung der Spannungsversorgung 24 V DC Wenn Sie nur ein Netzteil für die 24 V DC-Spannungsversorgung benutzen, müssen Sie die Anschlüsse US und UP überbrücken, damit sowohl die Steuerelektronik als auch die Peripherie mit Spannung versorgt werden.

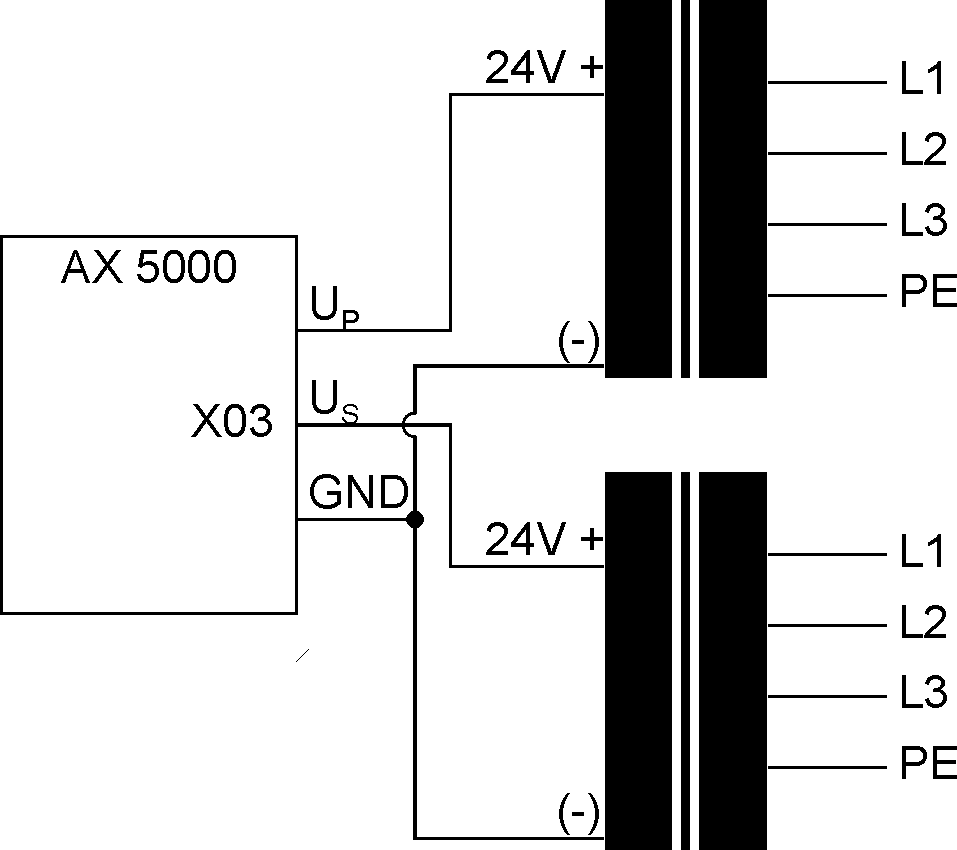

Versorgung durch zwei Netzteile
