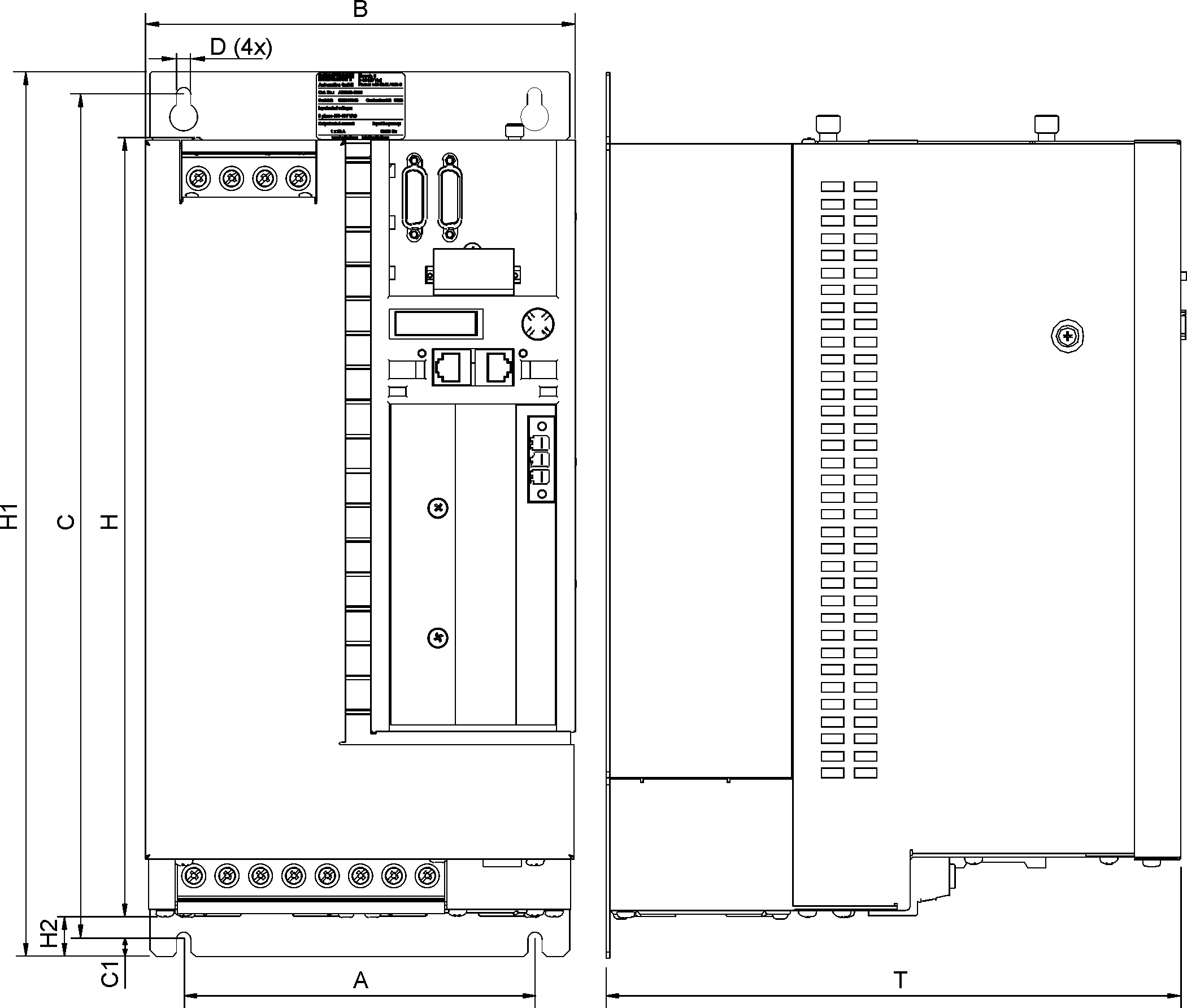

Abmessungen
Die angegebenen Maße sind reine Gerätemaße, ohne Stecker und Kabel. Die Einbaumaße für den Schaltschrankeinbau finden Sie im Kapitel „Mechanische Installation Montagebeispiele“.
AX5160, AX5172, AX5190, AX5191, AX5192, AX5193
| A [mm] | B [mm] | C [mm] | C1 [mm] | D [mm] | H [mm] | H1 [mm] | H2 [mm] | T [mm] | Befestig.- Schrauben |
|---|---|---|---|---|---|---|---|---|---|---|
AX5160 | 158 | 190 | 380 | 8 | 6,5 | 345 | 398 | 16,5 | 259 | 4 x M5 |
AX5172 | 158 | 190 | 380 | 8 | 6,5 | 345 | 398 | 16,5 | 259 | 4 x M5 |
AX5190 | 200 | 280 | 582 | 10 | 9 | 540 | 603 | 10 | 254 | 4 x M8 |
AX5191 | 200 | 280 | 582 | 10 | 9 | 540 | 603 | 10 | 254 | 4 x M8 |
AX5192 | 200 | 280 | 575 | 10 | 9 | 540 | 600 | 20 | 335 | 4 x M8 |
AX5193 | 200 | 280 | 575 | 10 | 9 | 540 | 600 | 20 | 335 | 4 x M8 |
