Art-Net Send / Receive im Broadcast Mode

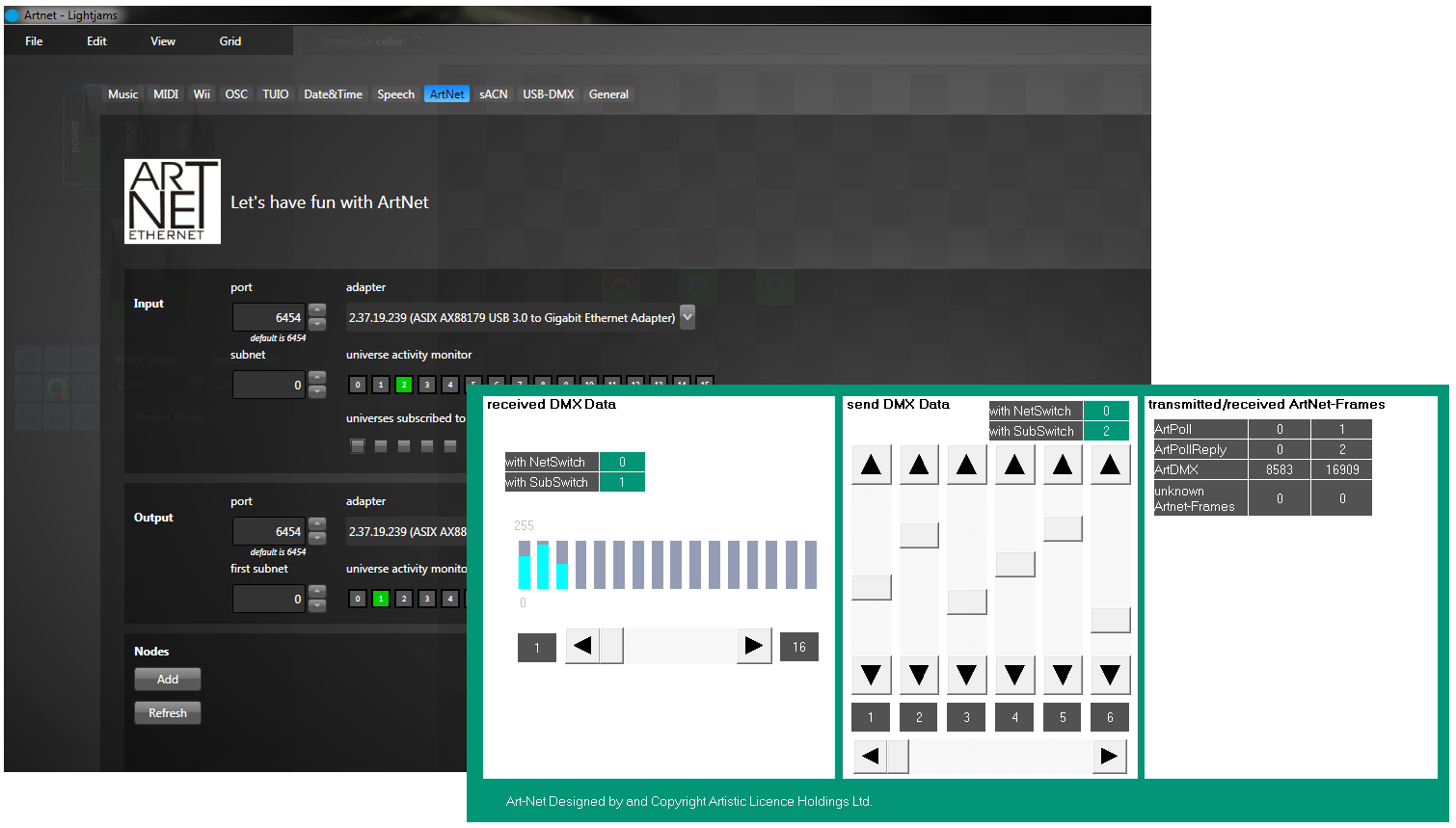

Das Beispiel besteht aus einem SPS-Programm und einer Lightjams - Projektdatei.
Daten werden im Broadcast Mode an einen Rechner, auf dem das Lightjams – Projekt ausgeführt wird, gesendet und empfangen.
In dem Gliederungspunkt "Programmierung" werden die einzelnen Funktionsbausteine des Beispiels erläutert.
Für das Beispiel wird das TwinCAT Supplement TwinCAT TCP/IP Server vorausgesetzt.
Aufbauend auf diesem Beispiel können die Nutzdaten des Art-Net™-Frames auf beliebige Variablen der SPS verknüpft werden. Durch das modulare Beckhoff-Steuerungs-System kann z.B. ein
- Art-Net™ zu DMX (EL6851 und EL6851-0010)
- Art-Net™ zu Dimmer (KL2761 und KL2751)
- Art-Net™ zu DALI (KL6811)
- Art-Net™ zu Stepper oder DC Motor
- Art-Net™ zu digitalen EAs (z.B. 24V oder 230V)
- Art-Net™ zu analogen EAs (z.B. 0-10V oder 4-20mA)
etc. verknüpft werden.
Beispiel zum Herunterladen:
