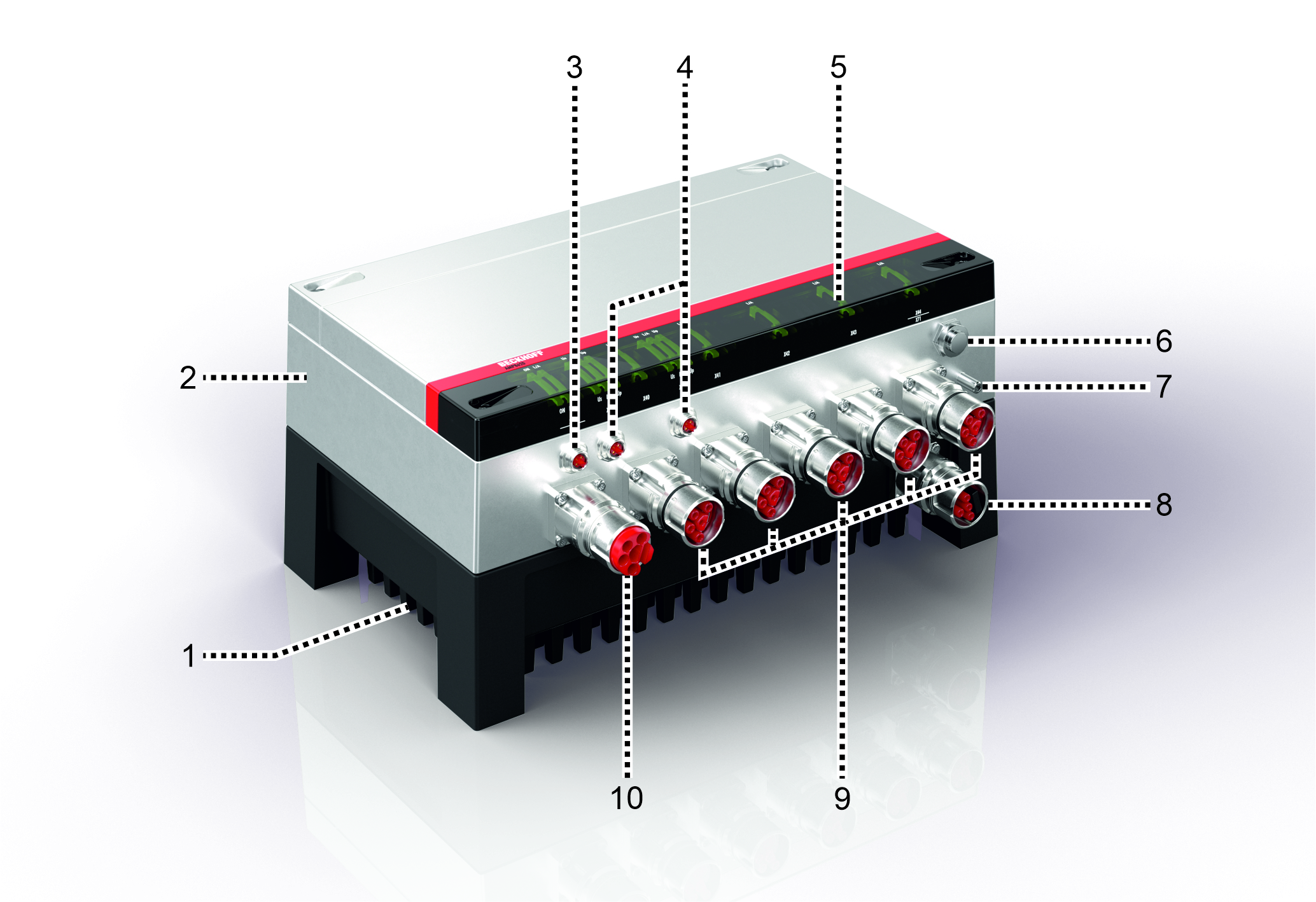

AMP8620 Versorgungsmodul

1

Kühlkörper

2

Gehäuse

3

X10: Feldbuseingang für EtherCAT; M8

4

X20 und X21: Feldbusausgang für EtherCAT P; M8

5

Anzeige der Status-LEDs

6

Druckausgleichselement

7

Erdungsanschluss

8

Nur bei AMP8620-2005-02x0 [+]:

X71: Anschluss für externen Bremswiderstand

9

X40 bis X44: AMP8000-Systemausgang B23

10

Steckplatz X01: Anschluss des Versorgungsnetzes
