Montage im Schaltschrank

Montage im Schaltschrank 1:

Montage-Beispiel

In diesem Kapitel erhalten Sie Informationen über die Montage des Economy-Frequenzumrichters AF1000. Als Beispiel wird ein Einzelgerät montiert.

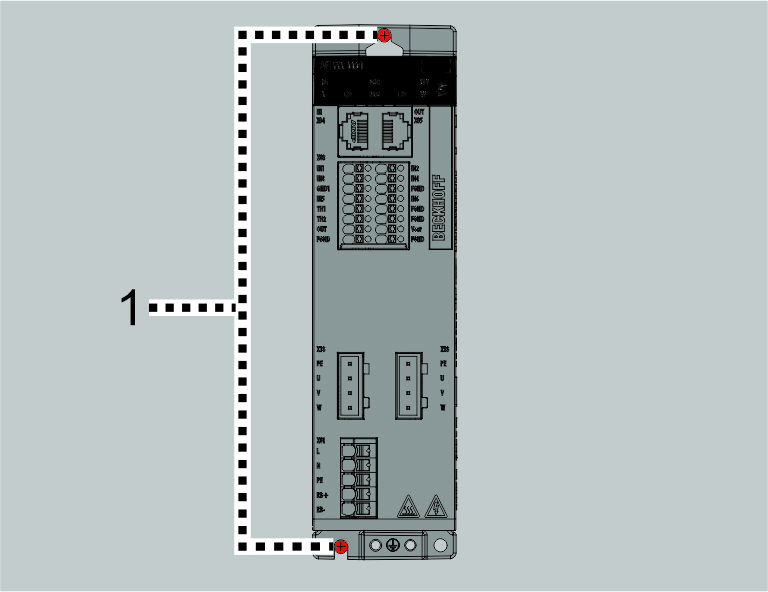

Montage im Schaltschrank 2:

Der Economy-Frequenzumrichter AF1000 verfügt über zwei
Befestigungsstellen [1], an denen er auf der mit Befestigungsschrauben auf der Montageplatte fixiert wird.

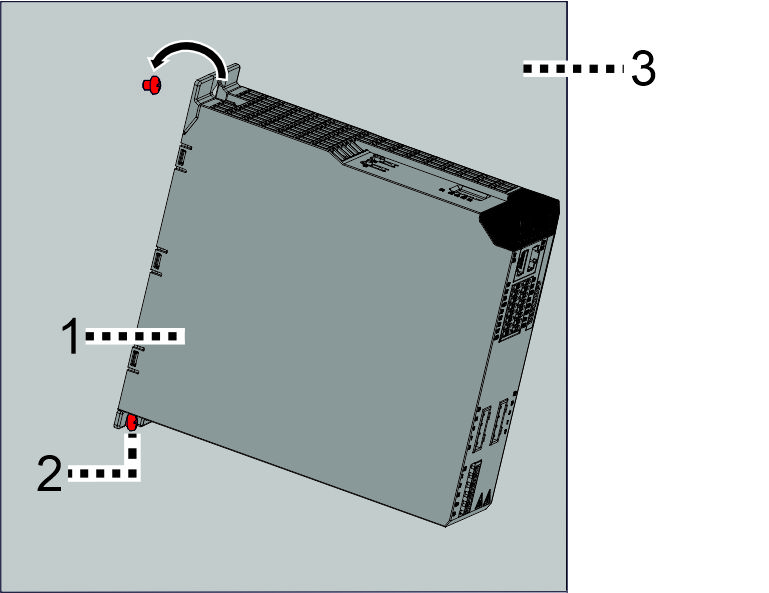

Montage im Schaltschrank 3:
►Schrauben in die Montageplatte des Schaltschrankes eindrehen
►Das Produkt [1] auf die untere Schraube [2] setzen und vorsichtig gegen die Montageplatte [3] drücken
Montage im Schaltschrank 4:
►Obere Schraube [1] durch die große Aussparung am oberen Flansch des Gehäuses [2] führen
►Alle Schrauben in den Langlöchern am Modulgehäuse festdrehen
►Anzugsdrehmomente beachten

Komponenten

Anzugsdrehmoment [Nm]

Schrauben M4x12 mit Unterlegscheibe
Festigkeitsklasse 8.8

3
