Process image

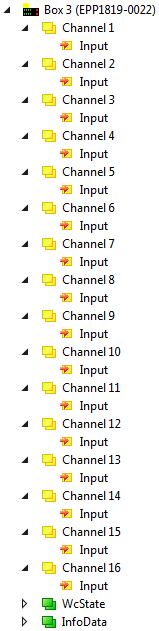

Process image in TwinCAT |
| Connector | Contact | Input variable |
---|---|---|---|---|
| X01 / X02 | 2 | Channel 2 | |
4 | Channel 1 | |||
X03 / X04 | 2 | Channel 4 | ||
4 | Channel 3 | |||
X05 / X06 | 2 | Channel 6 | ||
4 | Channel 5 | |||
X07 / X08 | 2 | Channel 8 | ||
4 | Channel 7 | |||
X09 / X10 | 2 | Channel 10 | ||
4 | Channel 9 | |||
X11 / X12 | 2 | Channel 12 | ||
4 | Channel 11 | |||
X13 / X14 | 2 | Channel 14 | ||
4 | Channel 13 | |||
X15 / X16 | 2 | Channel 16 | ||
4 | Channel 15 |
