Grundlagen zur Funktion

	Effektivwert (eff)-Angaben Alle Wechselwert-Angaben wie RMS- oder Effektivwert-Angaben (_eff) in dieser Dokumentation beziehen sich auf ein 50/60 Hz-3-Phasennetz mit sinusförmiger Verlaufsform.

Die EL3773 verfügt über 6 analoge Eingangskanäle die simultan in ihrem jeweiligen Messbereich erfasst werden. Die Eigenschaften werden im Folgenden in der Reihenfolge der Datenverarbeitung besprochen.

Eingangsfilter

Jeder Kanal verfügt über einen über die CoE-Einstellung 0x8000:15 parametrierbaren Tiefpass-Filter 5.Ordnung mit Bessel-Charakteristik. Die entsprechenden Anti-Aliasing-Filter sind vor- bzw. nachgeschaltet und werden automatisch angepasst.

Die Filter-Einstellung des Kanal 1 gilt auch für die Kanäle 2..6, das entsprechende CoE-Objekt kann in diesen Kanälen nicht beschrieben werden. Alle 6 Eingangskanäle unterliegen also derselben Filterkennlinie.

Der Eingangsfilter kann nicht deaktiviert werden.

Grundlagen zur Funktion 2: — Datenfluss Diagramm Eingangsfilter

Es stehen folgende Stufen zur Auswahl:

200 Hz
500 Hz
1 kHz
1.5 kHz
2.5 kHz
5 kHz
15 kHz

Grundlagen zur Funktion 3: — Filter Einstellung über das CoE Objekt „Filter settings“ (Index 0x8000:15)

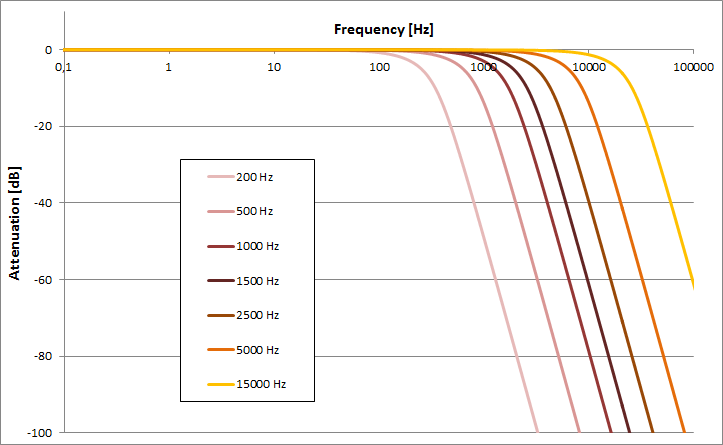

Entsprechend kann der Amplitudenverlauf dargestellt werden:

Grundlagen zur Funktion 4: — Amplitudenverlauf

	Veränderungen im CoE-Verzeichnis Bei Veränderungen der CoE-default-Parameter sollten unbedingt korrespondierende Werte in die StartUp-Liste eingetragen werden, damit im Austauschfall die EL3773 wieder wie in der Applikation vorgesehen arbeitet.
