Port-Zuordnung EtherCAT-Koppler

Laut EtherCAT-Spezifikation kann ein ESC (EtherCAT Slave Controller, Hardwareverarbeitungseinheit des EtherCAT-Protokolls) über 1 bis 4 Ports verfügen, die er von sich aus kontrolliert. Öffnet er einen Port, ist dort abgehender und ankommender Ethernet-Verkehr möglich.

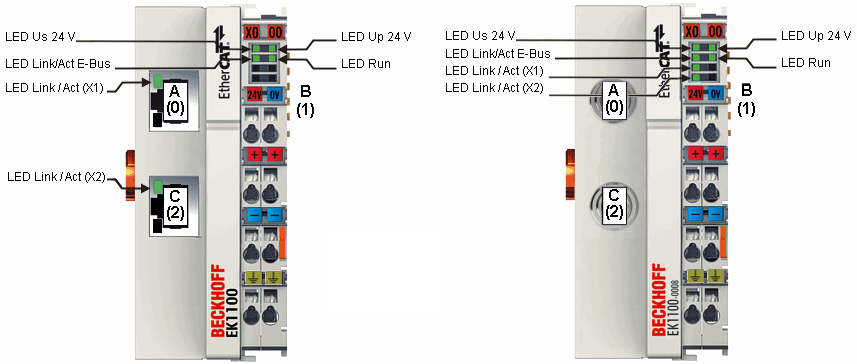

Als Beispiel ist die Datenflussrichtung in einem voll beschalteten EK1100 (oder EK1100-0008) in der folgenden Abbildung gezeigt:

Die Portzuordnung beim EK1101, EK1501 und EK1501-0010, EK1814 gilt entsprechend.

Ablauf der Frameverarbeitung

• Der ankommende EtherCAT-Frame am EtherCAT-Signaleingang wird von Port 0 (A) weitergereicht zur ErherCAT-Processing-Unit.
• Ankunft des EtherCAT-Frames an Port 1 (B) und Verlassen des Datenframes über Port 1 (B) zum nachfolgenden Slave im EtherCAT-Klemmenverbund (falls dort ein Slave angeschlossen ist und „Link“ meldet).
• Nach Ankunft des Datenframes an Port 1 (B) aus dem Klemmenverbund wird dieser zum Port 2 (C) weitergereicht und verlässt am nachfolgenden EtherCAT-Ausgang den Koppler (falls dort ein Slave angeschlossen ist und „Link“ meldet).
• Ankunft des Datenframes an Port 2 (C). Dieser wird nun zum Port 0 (A) weitergereicht und verlässt den EK1100 bzw. EK1100-0008 über den EtherCAT-Eingang.

Verarbeitung der Daten Die Daten in den EtherCAT-Datagrammen werden nur zwischen Port 0 (A) und 3 (D) in der EtherCAT-Processing-Unit verarbeitet. Der nicht ausgeführte (interne) Port 3 (D) gilt als geschlossen und reicht das Datagramm an Port 1 (B) weiter.
