LED-Anzeigen

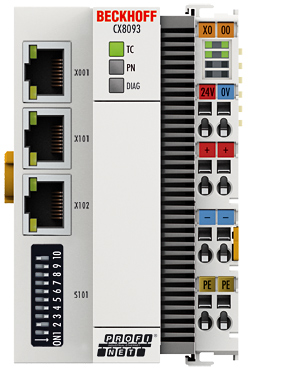

LED-Anzeigen 1:

Ethernet-Schnittstelle X001

Schnittstelle X001

Ethernet (CX8093)

Bedeutung

LED grün

an

Link vorhanden

LED gelb

blinkt

Aktivität

Ethernet-Schnittstelle X101/102

Schnittselle X001/X002

Ethernet (CX8093)

Bedeutung

LED grün

an

Link vorhanden/Aktivität

LED gelb

wird nicht benutzt

-

LED Koppler

Beschriftung

Bedeutung

Farbe

Bedeutung

RUN

Zeigt den Status des Kopplers an

rot

TwinCAT im "stopp" Modus

Grün

TwinCAT im "run" Modus

Blau

(Wenn roter DIP-Schalter 1 auf on steht beim starten des Kopplers)

TwinCAT im "config" Modus

LED PN *

PROFINET Status

Bedeutung

grün

rot

Power On

off

200ms blinken

Aufstartphase

No Name

200 ms blinken

off

kein PROFINET-Name

No IP

1 sec off, 200 ms on

off

keine IP-Adresse

Run

on

off

OK

LED DIAG *

PROFINET Diagnose

Bedeutung

grün

rot

Flashing, PN-Controller Identifizierung

500 ms

500 ms

Der PN-Controller sendet ein Identifizierungssignal

No AR established

off

200 ms blinken

Der Verbindungsaufbau mit dem Controller ist nicht abgeschlossen

Device in in IO exchange
Problem indicator of Outputs CR is set of module differences

1 s off 200, ms on

off

Problem bei Verbindungsaufbau oder  ist und soll Konfiguration unterschiedlich

Device is in IO exchange but provider is in stop

200 ms

off

Koppler ist im Datenaustausch, SPS ist aber im stopp Zustand

Device is in IO exchange

on

off

OK

* ) Wurde ein virtuelles PROFINET-Gerät projektiert, wird dies im Fehlerfall auch über die LEDs signalisiert. Höherprior ist immer das reale Gerät, ist bei diesem alles in Ordnung wird der Status des Virtuellen angezeigt.

LED Netzteilklemme

LED-Anzeigen 2:

LED-Anzeigen 3:

Betrieb mit E-Bus Klemmen

Betrieb mit K-Bus Klemmen

Anzeige LED

Beschreibung

Bedeutung

1 Us 24V (Links Oben, 1te Reihe)

Versorgung Spannung CX80xx

an - 24V angeschlossen

2 Up 24V (Rechts Oben, 1te Reihe)

Versorgung Spannung Powerkontakte

an - 24V angeschlossen

3 L/A (Links Mitte,  2te Reihe)

EtherCAT LED

blinkt grün EtherCAT Kommunikation aktiv
an E-Bus angeschlossen / Kein Datenverkehr
aus E-Bus nicht angeschlossen

4 K-BUS RUN (Rechts Mitte,  2te Reihe)

K-Bus LED RUN

leuchtet grün K-Bus läuft, alles in Ordnung

6 K-BUS ERR (Rechts unten,  3te Reihe)

K-Bus LED ERR

leuchtet rot, Fehler des K-Bus siehe K-Bus Fehlercode

K-Bus Fehlercode

Fehler-Code

Fehlerargument

Beschreibung

Abhilfe

Ständiges, konstantes Blinken



EMV Probleme

  • Spannungsversorgung auf Unter- oder Überspannungsspitzen kontrollieren
  • EMV-Maßnahmen ergreifen
  • Liegt ein K-Bus-Fehler vor, kann durch erneutes Starten (Aus- und Wiedereinschalten des Koppler) der Fehler lokalisiert werden

3 Impulse

0

K-Bus-Kommandofehler

  • Keine Busklemme gesteckt
  • Eine der Busklemmen ist defekt, angehängte Busklemmen halbieren und prüfen ob der Fehler bei den übrigen Busklemmen noch vorhanden ist. Dies weiter durchführen, bis die defekte Busklemme lokalisiert ist.

4 Impulse

0

K-Bus-Datenfehler, Bruchstelle hinter dem Buskoppler

Prüfen ob die n+1 Busklemme richtig gesteckt ist, gegebenenfalls tauschen

n

Bruchstelle hinter Busklemme n

Kontrollieren ob die Busendklemme 9010 gesteckt ist

5 Impulse

n

K-Bus-Fehler bei Register-Kommunikation mit Busklemme n

n-te Busklemme tauschen

6 Impulse

0

Fehler bei der Initialisierung

Buskoppler tauschen

1

Interner Datenfehler

Hardware-Reset des Buskopplers (aus - und wieder einschalten)

8

Interner Datenfehler

Hardware-Reset des Buskopplers (aus- und wieder einschalten)

7 Impulse

0

Prozessdatenlängen stimmen nicht mit der Konfiguration überein

Überprüfen Sie die Busklemmen zu den konfigurierten Busklemmen

1..n

K-Bus Reset fehlgeschlagen

Überprüfen Sie die Busklemmen
